1、RJ45連接器

就如計算機背面的網絡插頭的連接器，計算機通過網線末端的水晶頭插入插座，使計算機能夠連接到網絡。RJ45連接器整體由插頭和插座構成，將這連接器連接到導線間，從而實現導線的電氣連續性。

2、RJ45連接器模塊

其核心是模塊化插座。鍍金線或插座孔可以保持與模塊化插座彈片穩定可靠的電氣連接。由于彈片與插座之間的摩擦，插頭的插入，電接觸得到進一步加強。整體外部設計采用了整體鎖定機制，通過按壓水晶頭上的鎖定彈片來拔出。

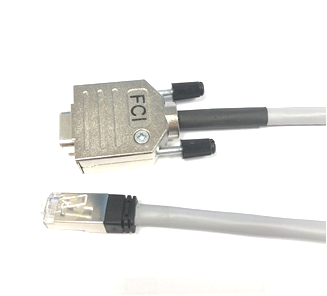

3、RJ45水晶插頭(RJ45ModularPlug)

也叫為RJ45插頭。

用于數據電纜的端接，實現設備、配線架模塊的連接和變更。

RJ45水晶頭，需要良好的導通性；接點三叉鍍金厚度為50μm，符合5種以上傳輸標準，符合T568A和T568B線序；具備防止松動、插拔、自鎖等功能。

RJ45插頭是銅纜布線中的標準連接器，與插座(RJ45模塊)一起組成一個完整的連接器單元。

這兩個部件構成的連接器連接在導線之間，來實現導線的電氣連續性。它也是綜合布線技術成品跳線的一個組成部分，RJ45水晶頭通常連接到絞線電纜的兩端。在標準化的綜合布線設計和安裝中，該附件產品一般不單獨列出，即不提倡用戶自己完成雙絞線和RJ45插頭的連接。

信息模塊或RJ45連接插頭與雙絞線端連接有T568A或T568B兩種結構。

在T568A中，連接的8條線分別定義為:白綠色、綠色；白橙色、藍色；白藍色、橙色；白棕色和棕色。

在T568B中，連接的8條線分別定義為:白橙色和橙色；白綠色和藍色；白藍色和綠色；白棕色和棕色。定義差分傳輸線分別是白橙色和橙色電纜、白綠色和綠色電纜、白藍色和藍色電纜、白棕色和棕色電纜。

要達到最佳兼容性，T568B標準常常用于制作直通線。RJ45水晶頭針的順序號應依照下方法觀察:

將RJ45插頭的正面(銅針的一面)朝向自己，銅針的一端朝向上方，連接電纜的一端朝向下方，8個銅針從左到右依次編號為1~8。

從引針1到引針8的對應順序，如下，

T568A：①白-綠，②綠，③白-橙，④藍，⑤白-藍，⑥橙，⑦白-棕，⑧棕。

公式一：綠藍橙棕，淺色在前，三五互換。

公式二：白綠綠，白橙藍，白藍橙，白棕褐色。

T568B：①白-橙，②橙，③白-綠，④藍，⑤白-藍，⑥綠，⑦白-棕，⑧棕。

公式一：橙藍綠棕，淺色在前，三五互換。

公式二：白橙橙，白綠藍，白藍綠，白棕棕。

這兩類國際標準沒有本質區別，只是顏色的區別。值得注意的是，在連接兩個RJ45水晶頭時，必須保證1、2腳是繞組，3、6腳是繞組，4、5腳是繞組，7、8腳是繞組。而同一個綜合布線系統工程內，只能采取一個連接標準。一般來說，TIA/EIA-568-B標準用于制作連接線、插座、配線架等。，否則，應該清楚地標記。

RJ45的性能指標包括：衰減、近端串?dāng)_、插入損失、回波損失和遠端串?dāng)_。

RJ45的性能技術描述:當接觸電阻為2.5mΩ，絕緣電阻為1000mΩ，抗電強度為DC1000V(AC700V)時，一分鐘內無擊穿和飛弧現象，卡在表面鍍金或鍍銀，可接線徑為0.4mm~0.6mm，插頭插座可重復插拔750次，8線接觸針鍍金509(inch)。

RJ45連接器的一些性能指標中，有的問題需要設計師重點考慮。為了達到更好更流暢的傳輸性能，串?dāng)_抵消技術經常用于插座，串?dāng)_抵消技術可以產生與從插頭引入的干擾大小相同、極性相反的串音信號來抵消串?dāng)_。如果模塊化插頭引入的串音干擾用+++表示，插座產生的相反串音用-表示。當兩個串音信號相等，極性相反時，總耦合串音干擾信號為零。
